深圳艾默生防雷接地工程

防雷接地工程施工


接地防雷工程施工步骤:
施工准备→接地装置安装→引下线安装→避雷带支架制作安装→避雷网安装→接地电阻测试。

(1)接地装置安装:
a.按照设计图尺寸位置要求,将底板内两条结构主筋焊接连通,并与所经桩台及柱内的有关钢筋焊接(不同标高处利用两根竖向结构上下贯通),并将两根主筋用油漆做好标记,便于引出和检查;
b.所有焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后,刷沥青作防腐处理,采用搭接焊时,其焊接长度要求如下:
●镀锌扁钢不小于其宽度的2倍,且至少3个棱边焊接
●镀锌圆钢焊接长度为其直径的6倍,并应二面焊接
●镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍
c.每一处施工完毕后,应及时请质检部门进行隐蔽工程检查验收,合格后方能隐蔽,同时做好隐蔽工程验收记录。

(2)引下线安装:
a.利用建筑钢筋做引下线的情况,钢筋截面一定要满足设计要求;
b.钢筋的连接要满足规范要求,如建筑施工采用埋弧焊工艺,可不作处理,否则要进行接地跨接,搭接长度不应小于跨接钢筋直径的6倍。

(3)避雷带:

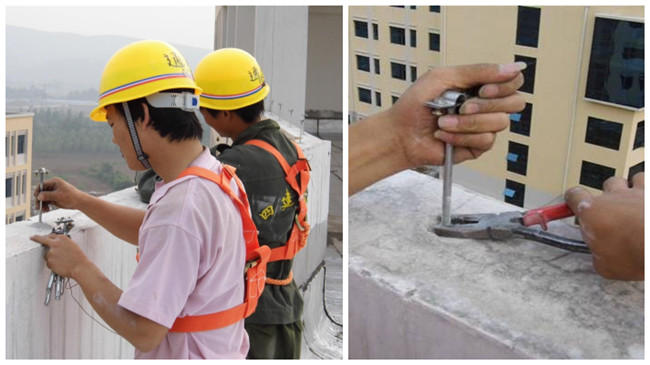

a.支架安装:

在土建屋面结构施工时,应配合预埋支架,所有支架必须牢固,灰浆饱满、横平竖直。支架间距不大于1.5m且间距均匀,允许偏差30mm。转角处两边的支架距转角中心不大于250mm,成排支架水平度每2m检查段允许偏差3/1000,但全长偏差不得大于10mm。
b.避雷带安装:
●将镀锌扁钢调直。
●避雷线安装时应平直、牢固,不得有高低起伏和弯曲现象,距离建筑物应一致,平直度每2m检查段允许偏差3/1000,但全长偏差不得大于10mm;
●避雷线弯曲处不得小于90°,弯曲半径不得小于镀锌扁铁直径的2.5倍;
●在建筑物的变形缝处应做防雷跨越处理。

(4)电气接地施工方法:
目前,根据《住宅设计规范》(GB50096-1999),接地制主要采用TT、TN-C-S或TN-S接地方式,并进行总等电位联结;
a.高/低压变配电房设备的接地系统,在房间内周围设置一条距地面300mm的水平接地环型带规格应按照设计要求;
b.开关柜、配电屏(箱)、电力变压器及各种用电设备、因绝缘破损而可能带电的金属外壳、电气用的独立安装的金属支架及传动机构、插座的接地孔,均应以专用接地(PE线)支线可靠相连,PE线应与接地装置连通并作重复接地;
c.当保护线(PE线)所用材质与相线相同时,PE线最小截面应符合下表要求,当PE线采用单芯绝缘导线时,按机械强度要求,截面不应小于:有机械性的保护时为2.5mm2,无机械性保护时为4mm2;
d.所有外露的接地点、测试点,均应涂红色油漆并有标志牌写明用途;
e.火灾自动报警系统,楼宇设备自动监控系统(BMS)及其他弱电设备机房采用专用接地线,由接地装置引入控制室。

(5)接地电阻测试
接地电阻测试仪型号采用ZC29B-2,仪表必须经专业计量。在测试前,先将检流计的指针调零,再将倍率标准杆置于最大倍数,慢摇,同时调整测量标度盘,使检流计为零。加速摇到120r/min左右,再调到平衡后,读标度盘的刻度,乘倍率就得所测的电阻值。注意电流探针的接线长度为40m,电位探测的接线长度为20m。
